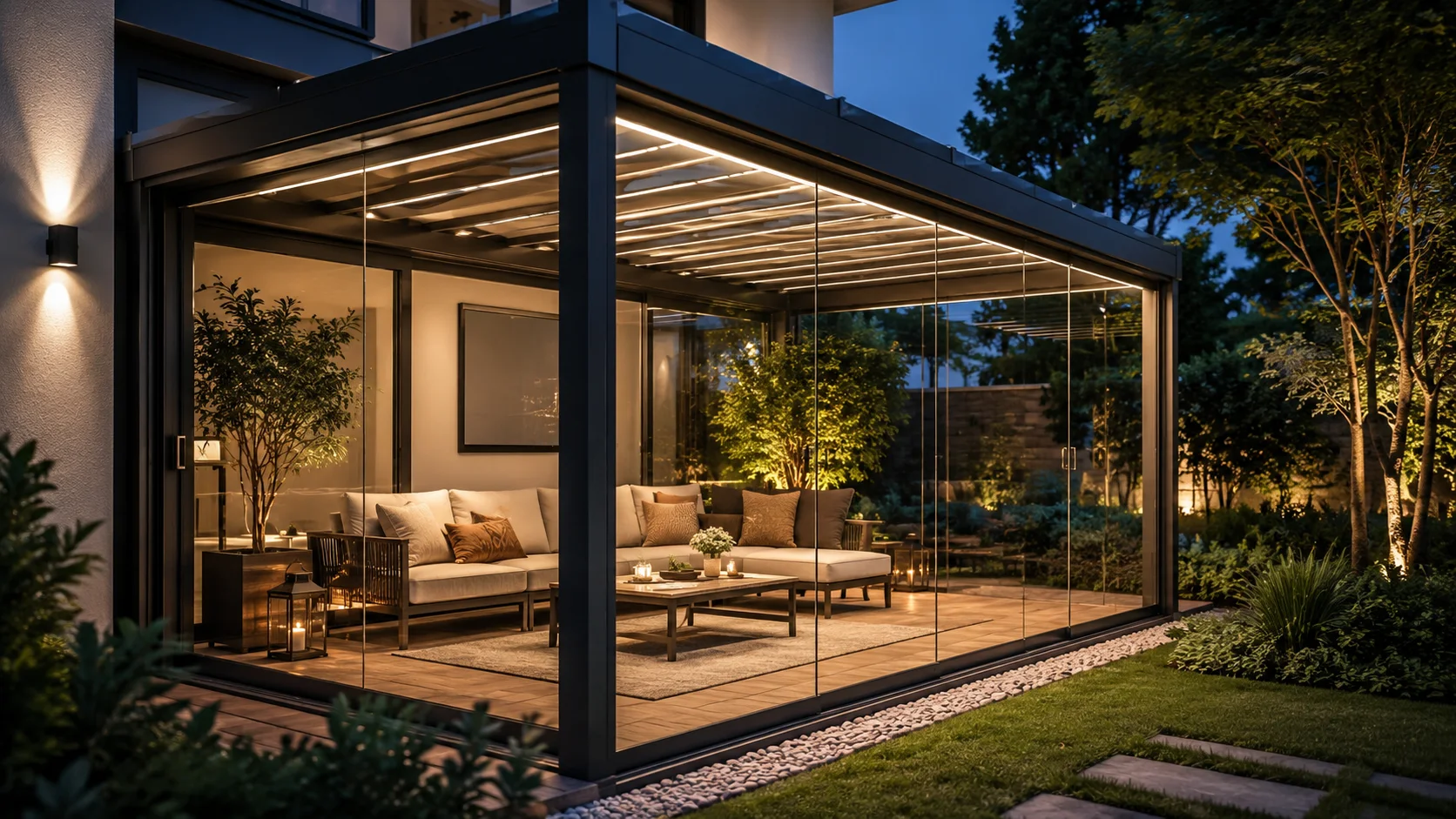

Giyotin cam montajı, motorlu olarak yukarı ve aşağı hareket eden cam panellerin taşıyıcı kasa, hareket mekanizması ve kontrol sistemiyle birlikte kurulmasını kapsar. Sistem yalnız camların açıklığa yerleştirilmesiyle tamamlanmaz; yan dikmelerin düşeyliği, üst kasanın seviyesi, panellerin birbirine paralel hareketi, motor yönü ve durma noktaları ayrı ayrı kontrol edilmelidir.
Giyotin camlarda panel ağırlığı motor ve taşıma bileşenleri üzerinden hareket ettirilir. Kasanın geometrisindeki küçük bir bozukluk veya sağ-sol mekanizma arasındaki uyumsuzluk; camların sıkışmasına, titreşimli çalışmasına, kapanma çizgilerinin bozulmasına ya da motorun gereksiz yük altında kalmasına neden olabilir. Bu nedenle montaj, kullanılan sistemin üretim projesi ve teknik uygulama düzeni takip edilerek gerçekleştirilmelidir.
Montaj Öncesinde Uygulama Alanı Kontrol Edilir
Kuruluma başlamadan önce üretim ölçüleriyle sahadaki net açıklıklar yeniden karşılaştırılır. Pergola, teras, balkon veya ticari cephede sonradan yapılan kaplama, zemin ya da elektrik değişiklikleri sistemin yerleşimini etkileyebilir.
- Net açıklığın genişliği ve yüksekliği
- Zemin başlangıç ve bitiş kotları
- Sağ ve sol bağlantı yüzeyleri
- Üst kasanın bağlanacağı taşıyıcı bölüm
- Pergola kolonlarının düşeyliği
- Yağmur suyu oluğu ve tahliye çıkışları
- Elektrik beslemesinin konumu
- Kumanda veya duvar butonunun yerleşimi
- Camların sahaya taşınma güzergâhı
- Sistemin hareket edeceği güvenli alan
Üretim ölçüsü ile saha arasında önemli bir farklılık bulunursa kasa veya camlar zorlanarak monte edilmez. Uygun teknik düzenleme yapıldıktan sonra kuruluma devam edilir.
Taşıyıcı Yüzey Neden Önemlidir?
Giyotin cam sistemi kendi alüminyum kasasına sahip olsa da bu kasa zemine, yan yüzeylere ve gerekli modellerde üst taşıyıcıya bağlanır. Bağlantı yalnız dekoratif kaplama, mantolama, zayıf sıva veya asma tavana bırakılamaz.
Uygulama yüzeyi projeye göre şu yapılardan biri olabilir:
- Betonarme zemin veya duvar
- Çelik konstrüksiyon
- Alüminyum pergola taşıyıcısı
- Hazırlanmış beton kaide
- Uygun yapısal profil veya kiriş
Bağlantı yöntemi belirlenirken yalnız profilin dış görünümü değil, yükün hangi taşıyıcı bölüme aktarılacağı değerlendirilir. Pergola kolonuna montaj yapılacaksa kolonun giyotin cam modülünü kabul edecek ölçü ve bağlantı düzenine sahip olması gerekir.
Zemin ve Alt Kasa Hazırlığı
Giyotin camın alt kasası veya taban profili düzgün ve kararlı bir yüzeye yerleştirilmelidir. Zemindeki kot farkı, sistemin sağ ve sol tarafının farklı seviyelerde kalmasına neden olabilir.
Alt bölüm hazırlanırken:
- Zemin yataylığı kontrol edilir
- Kaplama altındaki gerçek taşıyıcı yapı değerlendirilir
- Mevcut su giderlerinin kapanmaması sağlanır
- Kapı ve yaya geçişleri dikkate alınır
- Profil altında su biriktirecek kapalı boşluklar önlenir
- Bağlantı noktaları mekanizmanın çalışmasını engellemeyecek biçimde hazırlanır
Alt profilin yalnız silikon veya benzeri dolgu malzemesi üzerinde taşınması doğru değildir. Taşıyıcı destek ile çevresel sızdırmazlık ayrı işlevler olarak çözülmelidir.
Yan Dikmelerin Kurulması
Giyotin cam panelleri yan dikmeler içindeki taşıma ve kılavuz mekanizması boyunca hareket eder. Bu nedenle sağ ve sol dikmelerin düşey, birbirine paralel ve doğru açıklıkta kurulması gerekir.
Dikmeler yerleştirildikten sonra yalnız alt ve üst noktalar değil, orta bölgeler de ölçülür. Profilin montaj sırasında dışa veya içe doğru çekilmesi cam hareketini daraltabilir.
| Kontrol noktası | Montajdaki amacı | Hatalı olduğunda oluşabilecek sorun |
|---|---|---|
| Sağ ve sol dikme düşeyliği | Panellerin düz hatta ilerlemesini sağlar | Camlar belirli yüksekliklerde sıkışabilir |
| Dikmeler arası açıklık | Panel ve mekanizma boşluklarını korur | Cam kenarları veya taşıyıcılar sürtebilir |
| Üst kasa seviyesi | Sağ-sol hareket düzenini eşitler | Paneller eğik toplanabilir |
| Köşegen ölçüleri | Kasanın gönyesini doğrular | Kapanma çizgileri düzensiz olabilir |
| Taban kotu | Alt kapanma noktasını dengeler | Bir tarafta boşluk veya baskı oluşabilir |
Üst Kasa ve Motor Bölümünün Yerleştirilmesi
Üst kasa, motor ve hareket aktarım parçalarının bulunduğu ana bölümlerden biridir. Kasanın yataylığı, mekanizmanın sağ ve sol tarafında dengeli çalışması açısından önemlidir.
Üst kasa monte edilirken:
- Motorun ve servis kapağının erişilebilir kalması
- Elektrik kablosunun giriş yönü
- Sağ ve sol aktarım bileşenlerinin yerleşimi
- Pergola oluğu ve çatı tahliyesiyle çakışma
- Kasa kapaklarının açılabilmesi
- Camların üst toplama alanı
kontrol edilir.
Motor ve hareket bileşenlerinin bakım gerektirebileceği unutulmamalıdır. Üst kasanın tamamen ulaşılamaz bir kaplama içine kapatılması servis işlemlerini zorlaştırabilir.
Cam Paneller Montajdan Önce Kontrol Edilir
Paneller sisteme alınmadan önce cam kenarları, köşeler, bağlantı profilleri ve taşıyıcı parçalar gözle incelenir. Kenarında veya köşesinde montaj güvenliğini etkileyen belirgin hasar bulunan cam kullanılmamalıdır.
Her panelin hangi sırada ve hangi yönde yerleştirileceği üretim planından doğrulanır. Sabit, hareketli ve birbirini sürükleyen panellerin yerleri modele göre değişebilir.
Camlar taşınırken:
- Uygun kaldırma ve taşıma ekipmanı kullanılmalı
- Cam köşeleri sert zemine temas ettirilmemeli
- Paneller kontrolsüz biçimde duvara yaslanmamalı
- Cam altında ve hareket güzergâhında gereksiz personel bulunmamalı
- Üretim sırası bozulmadan uygulama alanına alınmalı
Cam Panellerin Mekanizmaya Yerleştirilmesi
Cam paneller, kullanılan sistemin taşıyıcı ve kılavuz düzenine göre kasaya alınır. Panel ağırlığının sağ ve sol mekanizmaya dengeli aktarılması gerekir. Camın veya panel profilinin kasa içinde zorlanarak hareket ettirilmesi doğru değildir.
Yerleştirme sırasında şu kontroller yapılır:
- Panelin sağ ve sol bağlantı noktaları
- Taşıma parçalarının doğru yöne bakması
- Cam kenarlarının sert yüzeylere temas etmemesi
- Panel bindirmelerinin düzeni
- Sabit ve hareketli camların sıralaması
- Conta ve fırçaların kanallarda düzgün ilerlemesi
Panellerin çalışma sistemi marka ve modele göre zincir, kayış, çelik kablo, karşı ağırlık veya farklı aktarım bileşenleri içerebilir. Sisteme ait olmayan parçalar birbirine uyarlanarak kullanılmamalıdır.
İki, Üç veya Çok Panelli Sistemlerin Montajı
Giyotin cam sistemlerinde panel sayısı, net açıklığa ve seçilen ürüne göre değişebilir. İki panelli sistemde bir hareketli ve bir sabit bölüm bulunabileceği gibi, başka modellerde birden fazla panel birbirini takip ederek hareket edebilir.
Panel sayısı arttıkça bindirme noktaları, taşıma bağlantıları ve kapanma çizgileri de çoğalır. Montaj sırasında her panelin:
- Hareket başlangıç noktası
- Diğer panelle bağlantısı
- Üst ve alt durma konumu
- Kapalı durumdaki bindirmesi
- Açık durumdaki toplama yüksekliği
ayrı ayrı kontrol edilmelidir.
Motor ve Hareket Mekanizması
Motorlu giyotin camda motor, cam panelleri doğrudan değil, sistemin aktarım düzeni üzerinden hareket ettirir. Motorun kapasitesi, panel ağırlığı ve sistem ölçüsüyle uyumlu olmalıdır.
Montaj sırasında mekanizma üzerinde şu kontroller yapılır:
- Motorun doğru yönde yerleştirilmesi
- Sağ ve sol taşıma bileşenlerinin eşit gerginliği
- Zincir, kayış veya kablonun güzergâhı
- Bağlantı elemanlarının sıkılığı
- Hareketli parçaların kapaklara sürtmemesi
- Servis ve bakım erişiminin korunması
Aktarım parçaları gereğinden gevşek bırakılırsa hareket sırasında vuruntu veya seviye farkı oluşabilir. Aşırı gerginlik ise motor ve mekanizma üzerinde gereksiz yük yaratabilir.
Elektrik Beslemesi Nasıl Hazırlanır?
Motorlu sistem için uygun elektrik beslemesi montaj başlamadan önce planlanmalıdır. Kablonun motorun bulunduğu bölüme güvenli ve servis edilebilir bir güzergâhtan ulaşması gerekir.
Elektrik uygulamasında:
- Enerji kesilerek çalışma yapılması
- Besleme değerlerinin kullanılan motorla uyumlu olması
- Kabloların hareketli parçalardan uzak tutulması
- Bağlantıların dış ortam konumuna uygun korunması
- Kumanda alıcısına bakım erişimi bırakılması
- Kablo girişlerinin su tahliye kanallarıyla çakışmaması
gerekir.
Elektrik bağlantıları uygun teknik personel tarafından yapılmalıdır. Motor ve kontrol ünitesinin üretici bağlantı düzeni değiştirilmemelidir.
Kumanda ve Duvar Butonu Tanımlaması
Giyotin cam, kullanılan kontrol sistemine göre uzaktan kumanda, sabit buton veya uyumlu otomasyon bileşenleriyle çalıştırılabilir. Kumanda tanımlandıktan sonra açma, kapama ve durdurma komutları kontrol edilir.
Birden fazla modül varsa her sistem ayrı kanala tanımlanabilir. Grup komutu kullanılacaksa modüllerin aynı anda hareket ederken kullanıcı alanında risk oluşturmadığı doğrulanmalıdır.
Duvar butonu, camların hareketinin görülebildiği ve yetkisiz kullanımın azaltılabileceği bir konuma yerleştirilmelidir. Özellikle kafe ve restoranlarda butonun müşterilerin kolayca müdahale edebileceği noktada bırakılması uygun değildir.
Motor Yönü Kontrolü
Devreye alma sırasında kumandadaki yukarı ve aşağı komutlarının camların gerçek hareket yönüyle eşleştiği doğrulanır. Yanlış yön tanımlaması, kullanıcı komutlarının ters çalışmasına ve varsa güvenlik sistemlerinin beklenmeyen yönde hareket etmesine neden olabilir.
Yön kontrolü ilk olarak kısa ve kontrollü hareketlerle yapılır. Panel güzergâhı tamamen serbest görülmeden sistem uzun hareketle çalıştırılmaz.
Alt ve Üst Limit Ayarları
Limitler, camların hareket sonunda duracağı noktaları belirler. Üst limit gereğinden ileride bırakılırsa paneller kasa içinde birbirine veya mekanik sınıra baskı yapabilir. Alt limit hatalıysa cam tabana aşırı yük uygulayabilir ya da kapanma çizgisinde boşluk kalabilir.
Limit ayarı yapılırken:
- Alt panelin kapanma konumu
- Paneller arasındaki bindirmeler
- Üst toplama seviyesi
- Motorun mekanik sınıra ulaşmadan durması
- Sağ ve sol panel yüksekliğinin eşitliği
kontrol edilir.
Ayar tamamlandıktan sonra sistem birkaç tam açılma ve kapanma döngüsünde denenir. Limit konumu sürekli değişiyor veya camlar her döngüde farklı yerde duruyorsa yalnız elektronik ayar tekrarlanmamalı; mekanik düzen de incelenmelidir.
Panel Paralelliği ve Senkron Hareket
Motor çalışırken sağ ve sol tarafın aynı hız ve seviyede ilerlemesi gerekir. Bir tarafın diğerinden geride kalması panelin eğik hareket etmesine ve kılavuzlara baskı yapmasına neden olabilir.
Senkron kontrolünde:
- Panelin alt kenarı yatay olarak izlenir
- Sağ ve sol mekanizma hareketi karşılaştırılır
- Bindirme çizgileri kontrol edilir
- Anormal titreşim veya sıçrama gözlenir
- Motor sesi farklı hareket noktalarında dinlenir
Eğik hareket görüldüğünde sistem zorlanarak kullanılmamalıdır. Kasa geometrisi, taşıma bağlantıları ve mekanizma ayarları yeniden kontrol edilmelidir.
Sıkışma ve Hareket Alanı Güvenliği
Giyotin camların altında, üstünde ve panel birleşimlerinde hareketli bölgeler bulunur. Sistem çalıştırılmadan önce cam güzergâhında insan, eşya, sandalye, saksı veya başka bir engel bulunmadığı kontrol edilmelidir.
Bazı modellerde fren, sıkışmayı azaltan profil veya farklı güvenlik bileşenleri bulunabilir. Ancak bu özelliklerin varlığı, kullanıcı gözetimini gereksiz hâle getirmez. Sistem hareket ederken özellikle çocukların camlara ve kontrol düğmelerine yaklaşması önlenmelidir.
Alt Sabit Cam Korkuluk Sayılır mı?
Bazı giyotin cam modellerinde alt panel sabit kalabilir ve açık konumda korkuluk benzeri bir sınır oluşturabilir. Ancak her alt sabit camın kendiliğinden yasal veya yapısal bir korkuluk olduğu kabul edilmemelidir.
Korkuluk işlevi bekleniyorsa:
- Seçilen sistemin bu kullanım için tasarlanmış olması
- Cam ve bağlantı bileşenlerinin uygunluğu
- Gerekli yükseklik ve güvenlik koşulları
- Proje ve ilgili uygulama gereklilikleri
ayrıca doğrulanmalıdır. Mevcut güvenlik korkuluğu yalnız giyotin cam uygulanacağı düşüncesiyle kontrolsüz biçimde kaldırılmamalıdır.
Conta, Fırça ve Panel Birleşimleri
Giyotin camlarda hareketli panel birleşimlerinde conta, fitil veya fırça bileşenleri kullanılabilir. Bu parçalar dış ortam etkilerini azaltmaya ve panellerin birbirine kontrolsüz temasını önlemeye yardımcı olur.
Montaj sırasında:
- Contaların doğru kanalda bulunması
- Fırçaların hareketi engellememesi
- Panel bindirmelerinde düzensiz boşluk kalmaması
- Conta uçlarının kıvrılmaması
- Hareket sırasında parçaların yerinden çıkmaması
kontrol edilir.
Su Tahliyesi ve Çevre Birleşimleri
Giyotin cam dış ortamla temas eden hareketli bir sistemdir. Taban ve yan birleşimlerde suyun hangi yönde uzaklaştırılacağı dikkate alınmalıdır.
Pergola altında yapılan uygulamalarda çatıdan veya oluktan gelen su giyotin cam kasasına gelişigüzel bırakılmamalıdır. Pergola tahliyesi, kolonlar ve cam modülü aynı yerleşim planı içinde çözülmelidir.
Sızdırmazlık malzemeleri mekanizma kanallarına, panel güzergâhına veya tahliye çıkışlarına taşırılmamalıdır. Giyotin cam, bütün birleşimleri kalıcı biçimde kapatılmış sabit cepheyle aynı şekilde değerlendirilmemelidir.
Pergolaya Giyotin Cam Montajı
Giyotin cam, pergola yan cephelerinde kullanılacaksa kolon açıklıkları, üst kiriş, zemin ve elektrik altyapısı birlikte ölçülmelidir. Pergola tamamlandıktan sonra alınan bitmiş açıklık ölçüsü, cam kasasının üretim ve montaj doğruluğunu artırır.
Uygulama sırasında:
- Pergola kolonlarının paralelliği
- Üst kiriş altındaki net yükseklik
- Çatı oluğu ve kolon içi tahliye
- Giyotin cam üst kasasının servis erişimi
- Zemin ve kolon birleşimleri
- Motor ve LED kablolarının ayrı güzergâhları
kontrol edilir.
Ürün seçenekleri için giyotin cam balkon sistemleri ve birlikte uygulanabilecek üst örtüler için pergola sistemleri incelenebilir.
Kafe ve Restoranlarda Giyotin Cam Montajı
Ticari alanlarda masa düzeni, servis geçişi ve kullanıcı yoğunluğu montaj planına dâhil edilmelidir. Hareketli paneller masa, sandalye, aydınlatma veya dekoratif elemanlarla çakışmamalıdır.
Kumanda ve buton personelin erişebileceği, fakat müşterilerin kontrolsüz kullanamayacağı bir noktada bulunmalıdır. Birden fazla modül varsa her bölümün hangi kumanda kanalıyla çalıştığı açıkça etiketlenebilir.
Yoğun kullanılan işletmelerde ray, conta, mekanizma ve cam temizliği için bakım erişimi bırakılması önemlidir.
Giyotin Cam Montaj Aşamaları
- Üretim projesi ve malzeme listesi kontrol edilir.
- Saha ölçüleri ve bağlantı yüzeyleri doğrulanır.
- Zemin kotu ve alt kasa aksı belirlenir.
- Sağ ve sol yan dikmeler yerleştirilir.
- Düşeylik, açıklık ve paralellik kontrol edilir.
- Üst kasa ve motor bölümü monte edilir.
- Kasa köşegenleri ve bağlantıları doğrulanır.
- Motor ve aktarım bileşenleri kontrol edilir.
- Cam paneller montaj sırasına göre sisteme alınır.
- Sağ ve sol taşıma bağlantıları dengelenir.
- Elektrik beslemesi ve kontrol bileşenleri bağlanır.
- Kumanda veya duvar butonu tanımlanır.
- Motorun hareket yönü kontrol edilir.
- Alt ve üst limitler ayarlanır.
- Panel paralelliği ve bindirmeler düzenlenir.
- Conta, fırça ve çevre kapatmaları tamamlanır.
- Sistem birkaç kez tamamen açılıp kapatılır.
- Kullanıcıya güvenli kullanım ve bakım bilgileri verilir.
Montaj Sonrası Fonksiyon Testleri
- Panellerin kesintisiz yukarı ve aşağı hareket etmesi
- Sağ ve sol tarafın aynı seviyede ilerlemesi
- Motorun anormal ses veya zorlanma göstermemesi
- Alt ve üst limitlerin her döngüde aynı noktada durması
- Panel bindirmelerinin düzenli olması
- Kumanda ve duvar butonu komutlarının doğru çalışması
- Conta ve fırçaların hareketi engellememesi
- Kablo ve hareket parçalarının birbirine temas etmemesi
- Servis kapaklarının erişilebilir kalması
- Tahliye ve çevre birleşimlerinin açık ve düzenli olması
Giyotin Cam Montajında Sık Yapılan Hatalar
- Kasa geometrisini ölçmeden camları sisteme almak
- Yan dikmeleri farklı açıklık veya açılarda bırakmak
- Bağlantıyı yalnız kaplama veya mantolamaya yapmak
- Motor ve taşıma sistemine uyumsuz parça kullanmak
- Cam panellerin montaj sırasını karıştırmak
- Sağ ve sol mekanizma gerginliğini kontrol etmemek
- Motor yönünü doğrulamadan limit ayarı yapmak
- Limitleri mekanik sınıra baskı yapacak noktada bırakmak
- Elektrik kablosunu hareketli parçalara yakın geçirmek
- Hareket alanını kontrol etmeden sistemi çalıştırmak
- Alt sabit camı doğrulama olmadan güvenlik korkuluğu kabul etmek
- Kullanıcıya kumanda ve güvenli kullanım bilgisi vermemek
Kullanıcıya Güvenli Kullanım Nasıl Anlatılır?
Teslim sırasında camların açılması, kapatılması ve ara konumda durdurulması kullanıcıya gösterilir. Birden fazla modül bulunuyorsa kumanda kanalları açıklanır.
Kullanıcıya ayrıca:
- Cam hareket ederken açıklığın boş tutulması
- Panellerin üzerine veya altına eşya bırakılmaması
- Anormal ses ya da eğik hareket görülürse sistemin durdurulması
- Kumandanın çocukların erişiminden uzak tutulması
- Conta ve camların uygun ürünlerle temizlenmesi
- Motor kasasının kontrolsüz biçimde açılmaması
- Periyodik mekanizma ve bağlantı kontrolü yapılması
anlatılır.
Giyotin Cam Montajı Ne Kadar Sürer?
Montaj süresi modül sayısına, sistem ölçüsüne, panel ağırlığına, uygulama yüksekliğine, elektrik altyapısına ve bağlantı yüzeylerinin hazır olup olmamasına göre değişir.
Tek modüllü ve erişimi kolay bir uygulamayla çok modüllü restoran cephesi veya yüksek kattaki kurulum aynı sürede tamamlanmaz. Pergola kolonlarının düzensiz olması, elektrik hattının hazır bulunmaması veya zemin kotu farklılıkları çalışma planını etkileyebilir.
Giyotin Cam Montaj Fiyatını Neler Etkiler?
Giyotin cam montaj fiyatı, yalnız açıklığın metrekaresine göre belirlenmez. Cam, motor ve mekanizma yapısının yanında saha koşulları da toplam iş kapsamını değiştirir.
- Modül sayısı ve toplam açıklık
- İki, üç veya farklı panel düzeni
- Cam panel ölçüsü ve ağırlığı
- Taşıyıcı kasa ve bağlantı yüzeyleri
- Pergola, balkon veya bağımsız cephe uygulaması
- Motor ve kontrol sistemi
- Elektrik hattının hazır olup olmaması
- Montaj yüksekliği ve erişim koşulları
- Kaldırma veya güvenlik ekipmanı ihtiyacı
- Çevre kapatma ve sızdırmazlık ayrıntıları
- Eski sistemin sökülmesi
Mevcut giyotin cam hareket etmiyor, eğik ilerliyor, ses yapıyor veya kumandaya cevap vermiyorsa yeni kurulum yerine giyotin cam tamiri kapsamında teknik kontrol yapılmalıdır.
Giyotin cam montajı için uygulama açıklığının, zeminin, üst taşıyıcının ve elektrik noktasının fotoğraflarını; yaklaşık ölçü, modül sayısı ve şehir-ilçe bilgisiyle paylaşarak giyotin cam montaj talebi oluşturabilirsiniz.
